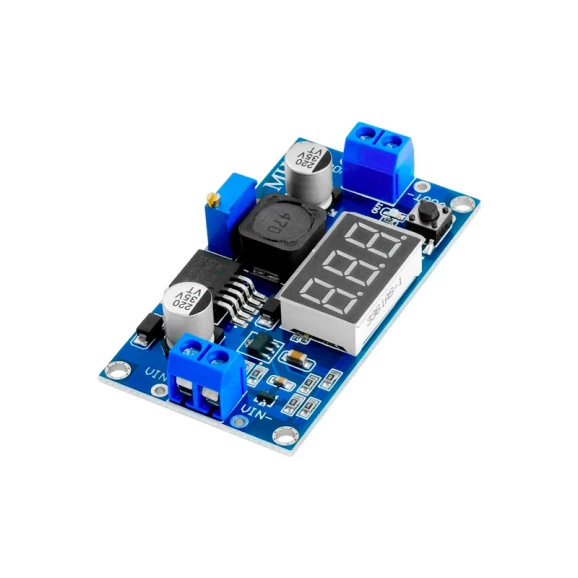

Regulador de Tensão LM2596 Conversor DC-DC Com Voltímetro - 57-028 - GC-204

O LM2596 com Voltímetro é um módulo regulador de tensão Step-Down ajustável DC 4.5~40 para 1.25-37V com LED Display Voltímetro, e bornes de fácil conexão.

O Módulo Regulador de Tensão LM2596 Voltímetro trabalha como um conversor DC DC no modo Step Down, sendo capaz de reduzir uma carga de até 3A com ótima eficiência. A tensão de saída pode ser ajustada entre 1,5 a 35V, tendo como entrada 3,2 a 40v. Possui uma velocidade de comutação de 150KHz e pode ser aplicado em circuitos onde a saída de um sensor é superior a 5V, tensão de entrada máxima em uma placa compatível com Arduino ou PIC.

Características:

Ampla faixa de Tensão de Entrada: 4.5-40V

Saída de Tensão Ajustável: 1.25-37V

Corrente de saída: 2A, 3A MAX (Recomendável uso de um Dissipador de Calor, para potência maior que 2A/10W)

Especificações:

Modelo: Step-Down

Eficiência de Conversão: Até 92% (Quanto maior a saída, maior a eficiência)

Frequência de Chaveamento: 150KHz

Retificador: Retificação Não Síncrona

Propriedades do Módulo: Módulo Step-Down Não-Isolado (Buck)

Proteção contra curto circuito: Limitador de Corrente

Temperatura de Operação: -40 to +85 (Potência de saída de 10W ou menor)

Temperatura em plena carga: 40

Regulagem de Carga: ± 0.5%

Regulagem de Tensão: ± 2.5%

Velocidade de Resposta Dinâmica: 5% 200uS

Composição: Metais / Plástico / Placa de Fenolite

Dimensões: 75mm Largura x 40mm Profundidade x 20mm Altura

Peso: 30g
