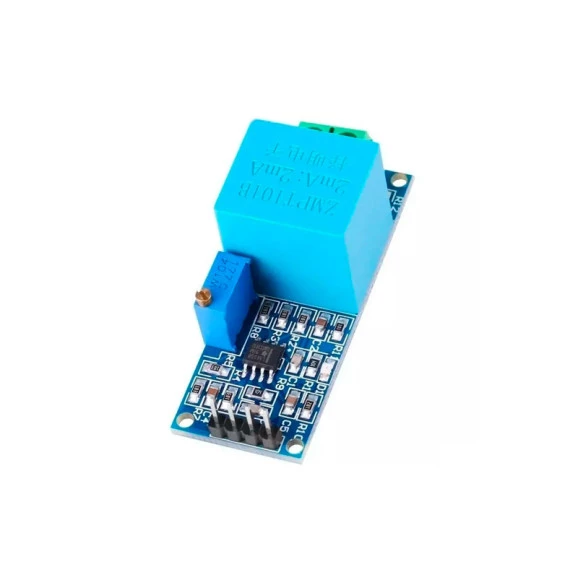

Módulo Sensor de Tensão AC 0 a 250V ZMPT101B - 02-370 - GC-259

O Sensor de Tensão AC ZMPT101B é um módulo de alta precisão que tem como finalidade detectar a existência de tensão alternada em um circuito ou fazer a medição do valor de tensão.

O Módulo possui um mini transformador e um amplificador operacional de alta precisão, capaz de medir tensões AC de 0 à 250Vac, com uma resposta na saída de 0 à 5Vcc.A saída pode ser ajustada de acordo com o range de trabalho desejado, o ajuste se dá através do trimpot do módulo.

Com ele é possível informar se uma lâmpada está acesa ou apagada, se um motor está ligado ou desligado independente se o circuito está sendo controlado por uma aplicação / página web ou por interruptor / botão.

Para utilizar o Sensor de Tensão AC 0 a 250V Voltímetro ZMPT101B na função medidor de tensão AC (voltímetro), recomendamos o uso da biblioteca EmonLib. Vale ressaltar que este sensor necessita de calibração para uma melhor precisão de leitura da tensão.

Especificações:

- Transformador: ZMPT101B;
- Tipo de sensor: detector de tensão / voltímetro;
- Tensão de alimentação do módulo: 5 a 30VDC;
- Tensão de entrada: 0 a 250VAC;
- Corrente de entrada nominal: 2mA;
- Corrente de saída nominal: 2mA;
- Proporção: 1000:1000;
- Faixa linear: 0-1000V;
- Linearidade: 0,2%;
- Isolamento tensão: 4000V;
- Precisão de leitura: ±0,5%;
- Temperatura de operação: -40º a 70º celsius;
- Dimensões: 22mm(L) X 20mm(A) X 51mm(C);
- Peso: 20g.
