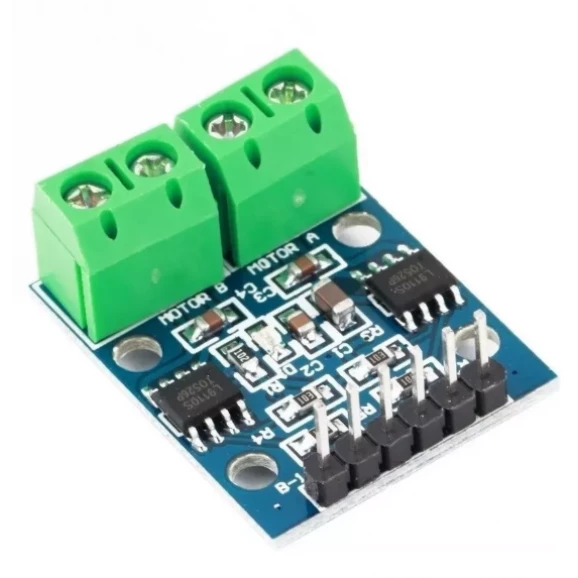

Modulo Ponte H L9110S - GC-152

O Módulo Ponte H Dupla L9110s para Motor DC ou Motor de Passo permite controlar o sentido de rotação e velocidade (necessita PWM) de dois motores de corrente continua (DC/CC) ou um motor de passo de quatro fases. Este módulo pode controlar motores de até 12V e 800mA. É compatível com lógica TTL e CMOS.

Para usar o Módulo Ponte H Dupla L9110s para Motor DC ou Motor de Passo, basta alimentar o módulo com a tensão de alimentação do motor, aplicar os pulsos de às 4 entradas de controle e conectar os terminais dos motores aos bornes.

Muito fácil de ser usado, e para facilitar ainda mais, fornecemos código exemplo para Arduíno, mas também poderá ser facilmente usado com qualquer outro micro controlador.

OBS: Para controlar a velocidade, é necessário usar saídas PWM.

Características:

• Chip Driver: Chip dupla ponte H L9110s


• Tensão de alimentação: 2,.5V~12V
• Corrente nominal: 800mA por motor


• Pico de corrente de Saída: 1.5A~2A por porta (Somente pico, ou seja, breve)
• Tensão dos terminais de controle: 2.5~7.7 V
• Corrente dos terminais de controle: 500uA
• Temperatura de trabalho: 0ºC ~ +80ºC
