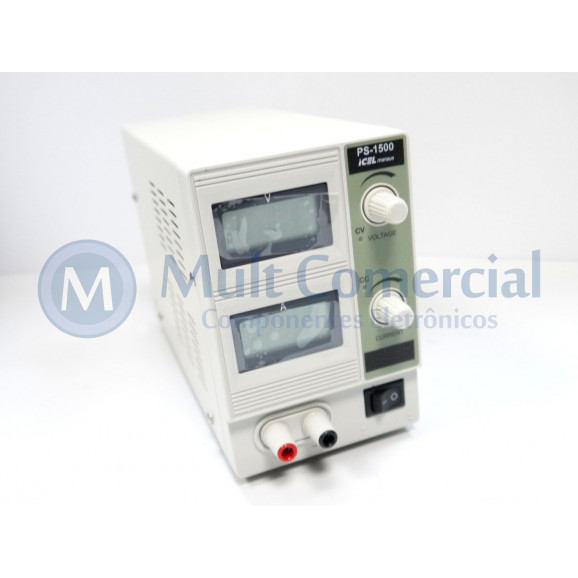

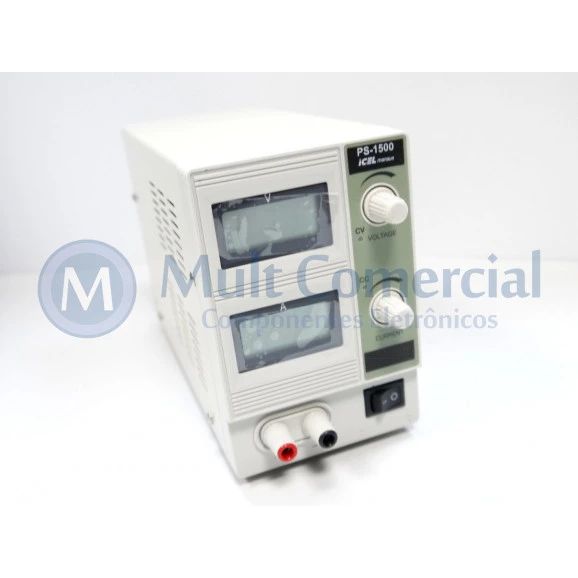

Fonte de Alimentação - PS-1500 ICEL Manaus

Display LCD 3 ½ dígitos (1999)
Saída: 0-15V / 0-3A
Exatidão: ±0,5%
Modos de operação:
Tensão constante
Corrente constante
Proteção contra curto
Regulagem: <0,1%
Ripple: <0,5mVrms
Alimentação: 127/220V (50/60Hz)
Dimensões: 230X160X100mm

Características Gerais

a. Alimentação: 110/220V (50/60Hz).
b. Dimensões e peso: 300X150X130mm, 4,5Kg.
c. Temperatura e umidade de operação: de 0º a 40ºC, menos que 80%.
d. Temperatura e umidade de armazenamento: de -10º a 60ºC, menos que 70%.
e. Modos de operação: Tensão constante ou corrente constante.
f. Limite de Tensão/corrente: 15V/3A.
g. Acessórios padrão: Cabo de força, ponta de prova e manual de instruções.

Operação com tensão constante

a. Tensão de saída: de zero a 15V continuamente ajustável.
b. Regulação da tensão:
     Regulação de linha: <= 0,015% + 3mV
     Regulação de carga: <= 0,015% + 3mV
c. Tempo de recuperação: <= 100µS (variação de 50% da carga, carga mínima 0,5A).
d. Ripple e ruído: <= 0,5mVrms (5Hz a 1MHz)
e. Coeficiente de temperatura: menor que 300ppm/ºC.

Operação com corrente constante

a. Corrente de saída: de zero a 3A continuamente ajustável.
b. Regulação da corrente:
     Regulação de linha: <= 0,3% + 3mA
     Regulação de carga: <= 0,3% + 3mA
c. Ripple e ruído: <= 3mArms

Medidores

a. Tipo: Digital de cristal líquido (LCD) com 3 ½ dígitos, sendo um para tensão e outro para a corrente.
b. Exatidão: ± 0,5%

Isolação

a. Entre o chassis e os terminais de saída: >= 20M Ohm (500VDC)
b. Entre o chassis e o cabo de alimentação: >= 30M Ohm (500VDC)
