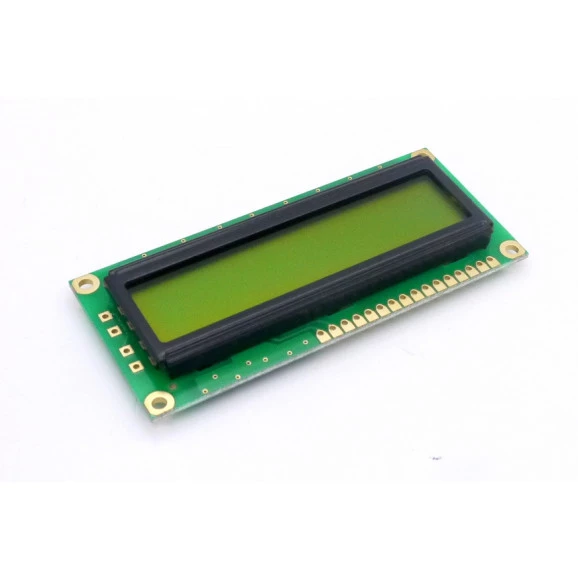

Display LCD 16x01 Verde sem Luz de Fundo (Back Light) WH-1601A-NGG-JT - Winstar

WH1601A é um display caractere LCD de 16x1 que tem diferentes interfaces opcionais. Este display LCD integrado com padrão o IC ST7066U suporta interface paralela de 6800 e opções disponíveis integrado com o IC RW1063 suporta interface I2C e SPI.

Este display LCD de 16x1 caracteres tem a dimensão do módulo de 80 x 36 mm e o tamanho da área de visualização de 66 x 16 mm. Este módulo tem fonte de alimentação de 5V/3V e também tem tensão negativa de 3V opcional, 1/16 Duty. Os LEDs podem ser acionados por PIN1, PIN2, PIN15, PIN16 ou A e K.

Esta série de módulos display 16 caracteres por 1 linha pode operar a temperaturas de -20℃ a +70℃; suas temperaturas de armazenamento variam de -30℃ a +80℃.

LCD de Caractere 16x1, Display LCD 16x1
5x8 pontos inclui cursor
Fonte de alimentação de +5V (Também disponível para +3V)
A opção de tensão negativa está disponível apenas para a fonte de alimentação de +3V.
1/16 duty cycle
LED pode ser controlado pelos PIN1, PIN2, PIN15, PIN16 ou A e K
Interface : 6800 (ST7066 IC), opção SPI/I2C (RW1063 IC)
